全系列产品规格矩阵

  新锐碳化硅MOSFET产品系列覆盖650V、750V、1200V三大耐压平台共八款型号，内阻从15mR到380mR梯度分布，650V采用TO-252紧凑封装适配高密度设计，750V与1200V采用TO-247封装保障大功率散热要求，形成从消费电子到工业能源的完整覆盖。

新锐碳化硅MOSFET全系列规格对照表

三大耐压平台的内阻梯度对比

  从650V到1200V，导通内阻呈现阶梯式下降： 650V系列180-380mR适配中小功率场景，750V系列40-70mR实现效率跃迁，1200V系列最低15mR为大功率系统提供极低导通损耗，内阻梯度设计支持同封装下的灵活选型。

各耐压等级下导通内阻 RDS(on) 分布

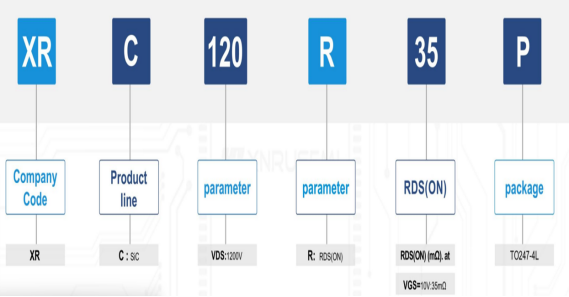

新锐碳化硅型号命名

SiC MOSFET vs 传统硅基器件

  碳化硅MOSFET凭借宽禁带材料的物理优势，在导通损耗、开关速度和高温稳定性三个维度全面超越传统IGBT和硅MOSFET，FOM品质因数降低约30%，为电力电子系统带来效率跃升和体积缩减的双重价值。

导通损耗优势

  导通损耗↓50%：1200V/15mΩ型号导通压降远低于同级IGBT，额定电流下系统效率显著提升简化布局：低内阻减少并联需求，单管即可承载大电流，简化PCB布局与生产工艺。

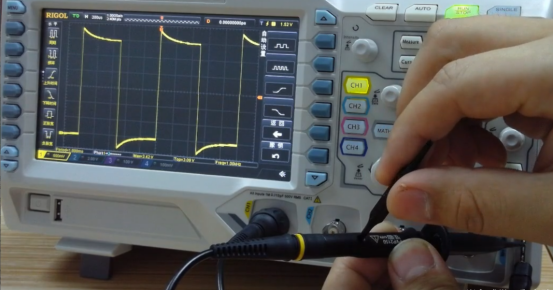

  开关性能优势

  开关速度↑3-5倍， 无IGBT拖尾电流，FOM降低约30%，高频工作下开关损耗极低抑制误导通：高Ciss/Crss比值降低串扰风险，提升桥式拓扑工作可靠。

温度稳定性优势

   175°C高温稳定：宽禁带材料使器件在高温下保持低漏电流，阈值电压温度漂移可控自动均流：强PTC特性利于多管并联时电流自动均衡，提升系统级可靠性

TO-252与TO-247封装方案对比

    650V系列采用TO-252贴片封装适配高密度SMT产线，750V/1200V系列采用TO-247通孔封装保障大功率散热，TO-247-4L开尔文源极版本可消除寄生电感干扰，是发挥高速开关性能的关键封装升级。

三大核心应用场景匹配

  碳化硅MOSFET全系列精准匹配三大高增长赛道：1200V低阻型号主攻光伏储能PCS主拓扑，750V/1200V中高阻型号服务充电桩电源模块高频化需求，650V系列以紧凑TO-252封装适配AI服务器与通讯电源的高密度板卡设计。

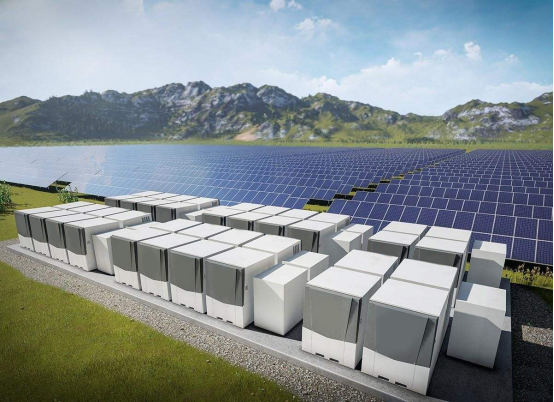

光伏与储能系统

 1200V/15mΩ与35mΩ型号适配储能变流器PCS和组串式光伏逆变器主拓扑，系统效率可突破98%

750V/40mΩ型号是混合逆变器PFC级优选，极低导通电阻配合高频开关显著缩小磁性元件体积

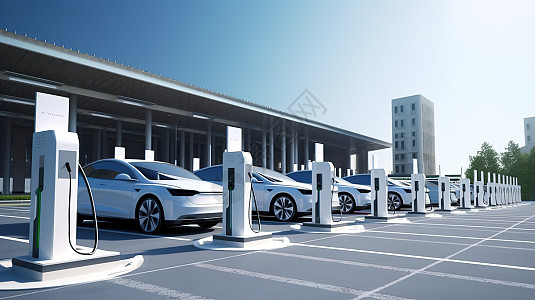

电动汽车充电桩

       1200V/75mΩ与750V/70mΩ型号广泛用于20-40kW充电电源模块，SiC高频特性使模块功率密度提升30%以上。 高开关频率下无拖尾电流损耗，充电模块整体效率可达96%以上，散热需求降低简化机柜风道设计。

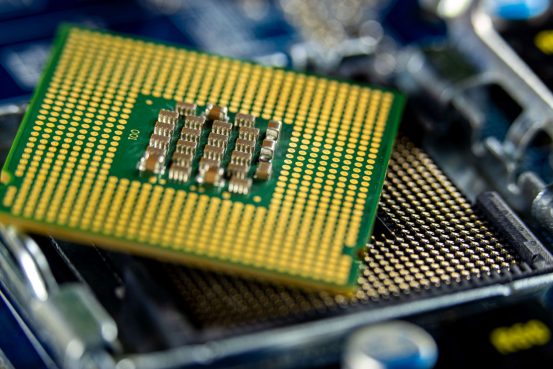

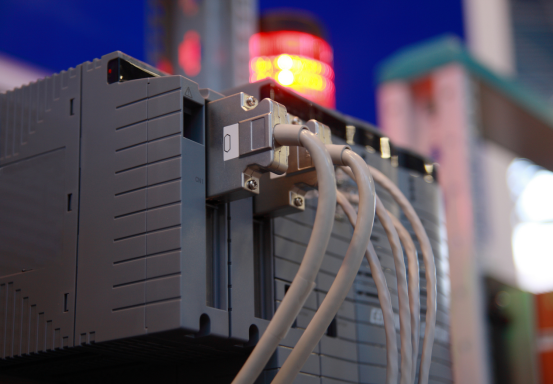

服务器与工业电源

    650V/180mΩ型号适配AI服务器电源钛金级效率要求，TO-252封装满足高密度板卡SMT自动化贴装需求。650V/260mΩ与380mΩ型号覆盖通讯电源、LED驱动及各类辅助电源，性价比优势突出。

 选型决策指南

 选型遵循"耐压→内阻→封装"三步决策路径：母线电压决定耐压等级，额定电流与效率目标锁定内阻规格，产线工艺与散热条件确定封装形式，系统级TCO分析往往证明低阻型号的长期经济价值优于初始成本考量。

01. 耐压选择：400V 以下选 650V 系列，400–500V 选 750V 系列留足裕量，600V 以上或高可靠性需求选 1200V 系列；

02. 内阻选择：追求极致效率选择各平台最低阻型号（15mΩ / 40mΩ / 180mΩ），成本敏感场景可选中高阻型号并通过系统级 TCO 评估综合价值；

03. 封装确认：650V 统一 TO-252 适配 SMT 产线，750V / 1200V 统一 TO-247 保障散热，高速开关场景优选 TO-247-4L 开尔文源极版本；

04. 并联设计提示：SiC 强 PTC 特性支持电流自动均衡，但每管栅极驱动必须独立配置，PCB 布局需对称且功率回路电感最小化。
